Bootloaders

El Aguijón puede ser reprogramado vía USB. Para eso, existen dos tipos de Bootloaders

HID Bootloader

Este bootloader permite al usuario reprogramar el Aguijón mediante una aplicación en Windows. (necesita una conexión USB con la computadora) La guía rápida de uso puede ser encontrada en el siguiente enlace.

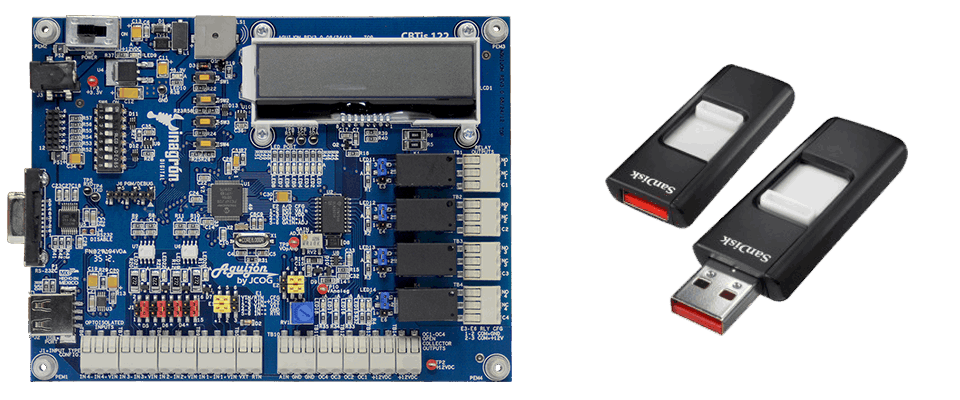

MSD Bootloader

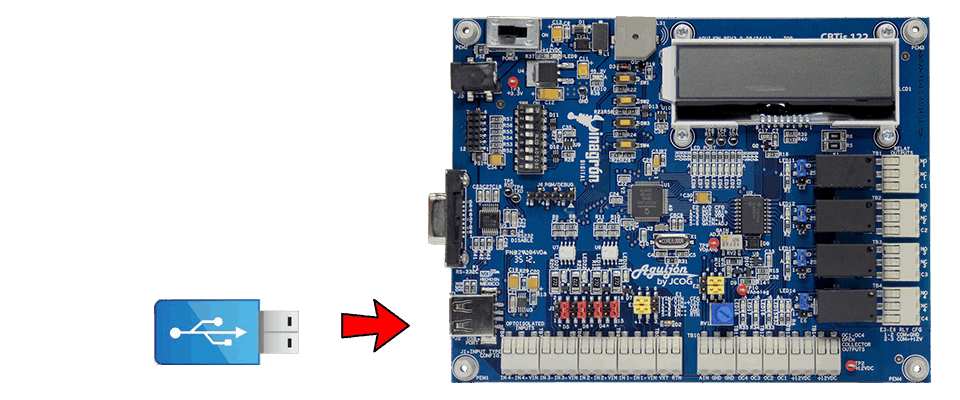

Este bootloader permite al usuario reprogramar el Aguijón desde una memoria USB con la aplicación. La guía rápida de uso puede ser encontrada en el siguiente enlace.

Esta sección explica como utilizar el HID (human interface device) Bootloader para reprogramar tu tablilla Aguijón.

Consigue un cable USB.

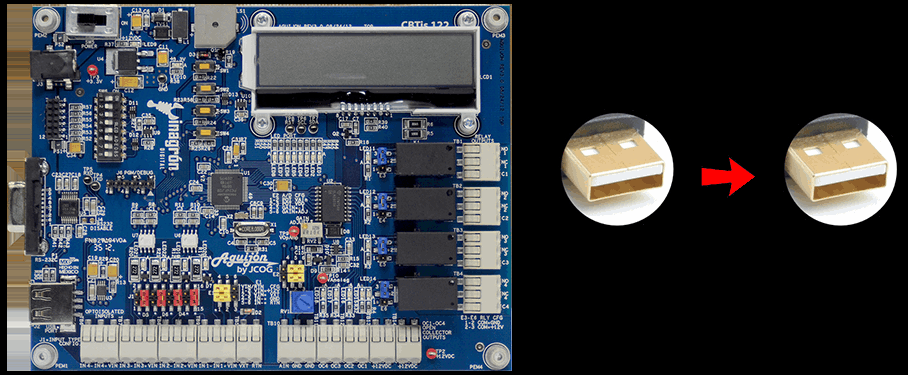

El cable USB deberá ser de conexión tipo 'A' a tipo 'A' como se muestra en la figura.

Descarga los archivos

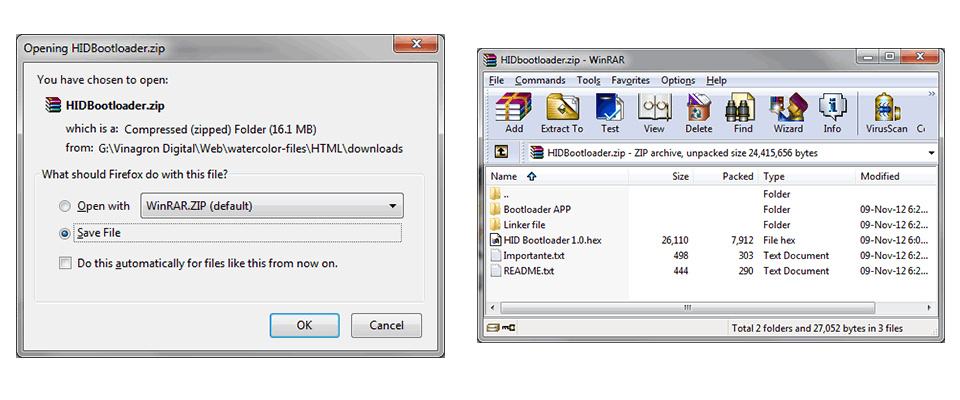

Descarga los archivos necesarios para el bootloader HID

Una vez que el archivo haya sido extraído, copia el archivo que está dentro de la carpeta 'Linker file' a la carpeta donde se encuentre el proyecto de MPLAB X.

Añadir el archivo de linker

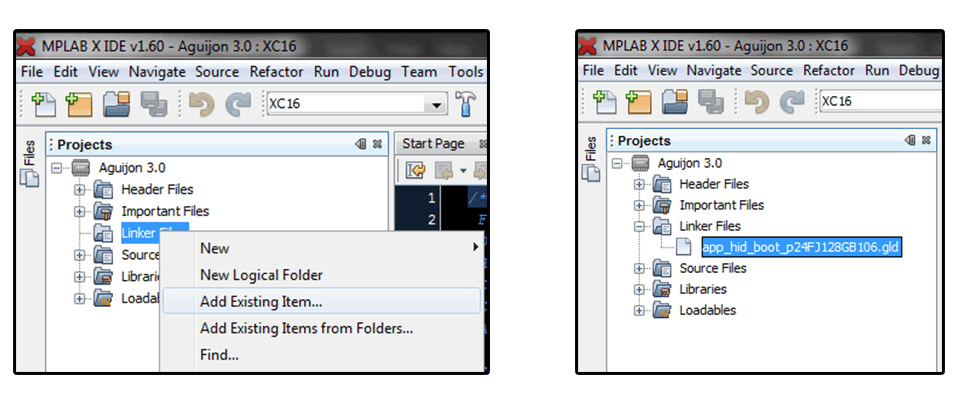

Abre MPLAB X y dentro de las carpetas del proyecto, hacer 'clic' derecho sobre la carpeta 'Linker Files' y seleccionar la opción 'Add existing item',

MPLAB X preguntará una ruta para el archivo *.GLD. Seleccionar el archivo previamente extraído.

Compilar

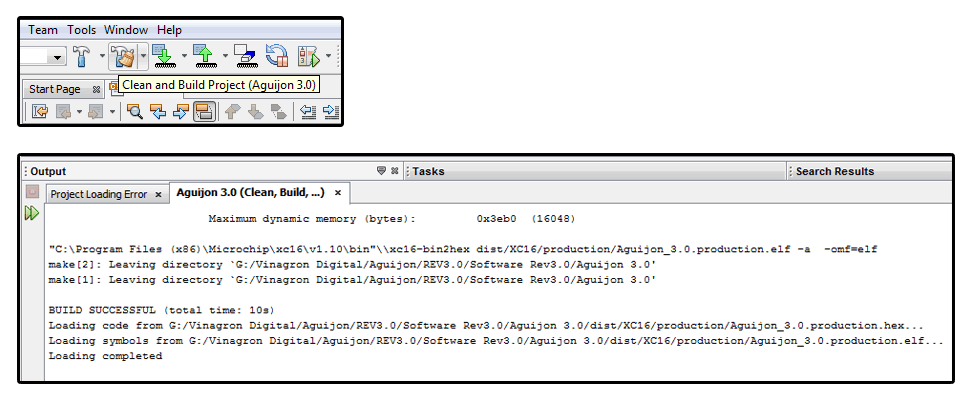

Compilar el código y esperar a que el compilador genere el archivo hexadecimal correspondiente. La ruta del archivo '*.hex' es:

CARPETA DE TU PROYECTO/dist/XC16/production/Aguijon_3.0.production.hex

Programar.

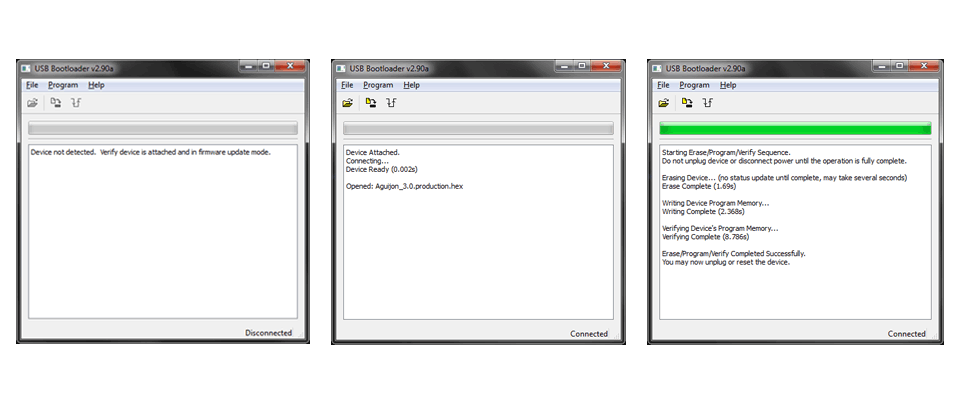

Abrir la aplicación de bootloader. Esta se encuentra en el directorio 'Bootloader APP' de la descarga y tiene soporte para distintos sistemas operativos, Windows, Mac OSX y Linux

Cuando la aplicación esté abierta, encender el Aguijón en modo Bootload (encender con SW1 presionado), y conectar la tablilla a la computadora.

Hacer 'clic' en el ícono de carpeta, aquí se debe seleccionar el archivo recién compilado (Paso 4), y cuando la aplicación lo haya cargado, hacer 'clic' en el botón de programación. Desde ese momento la aplicación programará la tarjeta y reportará el progreso. Una vez terminado, reiniciar la tablilla con el nuevo programa cargado.

Listo !!

Haz programado tu Aguijón por medio de USB de una manera exitosa!
