AguijonSistema de Desarrollo Basado en Microcontrolador.

  • Imagen
  • Imagen
  • Imagen
  • Imagen
  • Imagen
  • Imagen
  • Imagen
Prev Next

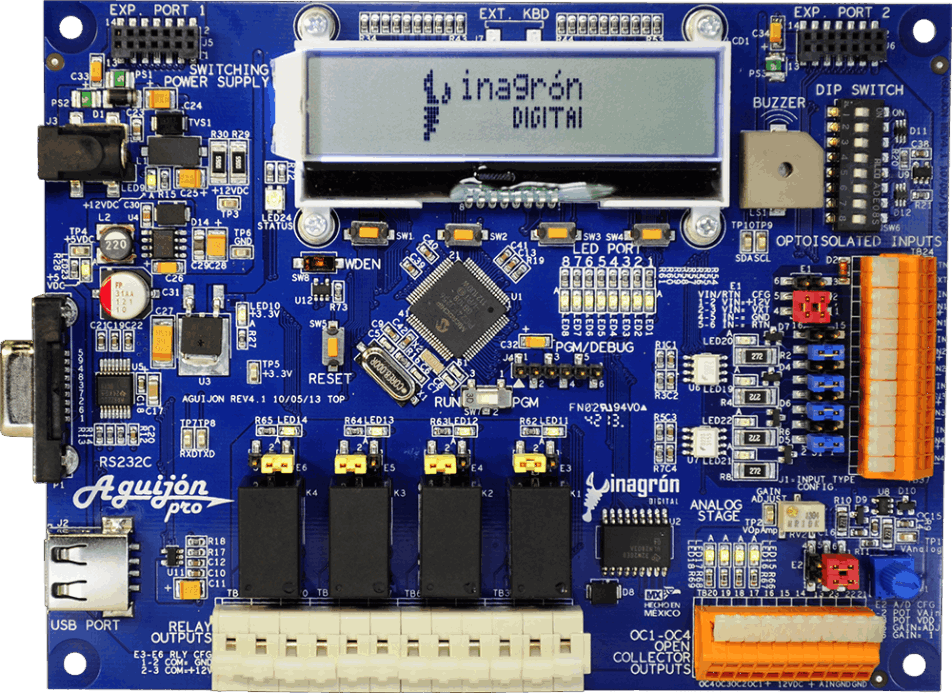

Aguijón es un Sistema de Desarrollo Basado en Microprocesador diseñado para ser utilizado como una plataforma educativa en la enseñanza de la arquitectura y programación de Microprocesadores.

Basado en PIC24F y fabricado con Tecnología de Montaje Superficial (SMT), el sistema ofrece una serie de ventajas que facilitan el entendimiento y hacen más divertido el aprendizaje.

A diferencia de otros sistemas, Aguijón contiene “en tablilla” una serie de periféricos como:

LCD 2x20

Display LCD de 20 x 2 caracteres con Backlight ajustable e interface I2C.

Entradas optoaisladas

Cuatro entradas optoaisladas con capacidad de alojar sensores e interruptores.

Salidas en colector abierto

Cuatro salidas tipo colector abierto con LEDS indicadores y salidas de +12VDC en Borneras adicionales.

Salidas tipo relevador

Cuatro salidas de Relay en forma C con capacidad de 10 amperes.

Potenciometro

Potenciómetro para aplicaciones de A/D.

Puerto serial RS232C

Comunicación serial por el protocolo RS232C.

USB

Reprogramable vía USB (Bootloader).

Puerto de expansion

Puerto de expansión con 3.3VDC, +12VDC, GND, SPI, I2C, RTCC Output, Timer / Capture, PWM, y Líneas I/O de uso General.

Memoria EEPROM

Memoria NVRAM de 1KB

Push buttons

Instalados en la tablilla para uso general.

Transductor de Audio

Usado para generar diferentes tonos.

DIP Switch

DIP Switch de ocho posiciones incorporado en la tablilla.

Leds

Puerto con ocho LEDs para indicación de estados.

Que necesito para usar el Aguijon?

Para comenzar a usar el Aguijón, necesitarás descargar el IDE y compilador de ©Microchip (gratuitos) e instalarlos en tu computadora para comenzar a desarrollar en el Aguijón.

Puedes seguir esta guía de instalación o si lo prefieres, en la siguiente página puedes descargar el IDE(MPLAB X) y el compilador(XC16) para tu sistema operativo de preferencia.

Librerías HammerHead

Este software incluye todas las librerías HammerHead para que empieces a diseñar tu aplicación.

Puedes descargarlo aquí

Bootloaders

El bootloader HID y Host precompilados (.HEX) están disponibles para su descarga.

MSD Bootloader

HID Bootloader

¿Cómo usar los bootloaders?

Documentacion

Aquí podrás descargar toda la documentación de la tablilla, incluido el diagrama esquemático y el manual de referencia.

HammerHead - Documentación

Diagrama esquemático REV3.0

Diagrama esquemático REV4.0

Guía Rápida de uso REV3.0

Guía Rápida de uso REV4.0
