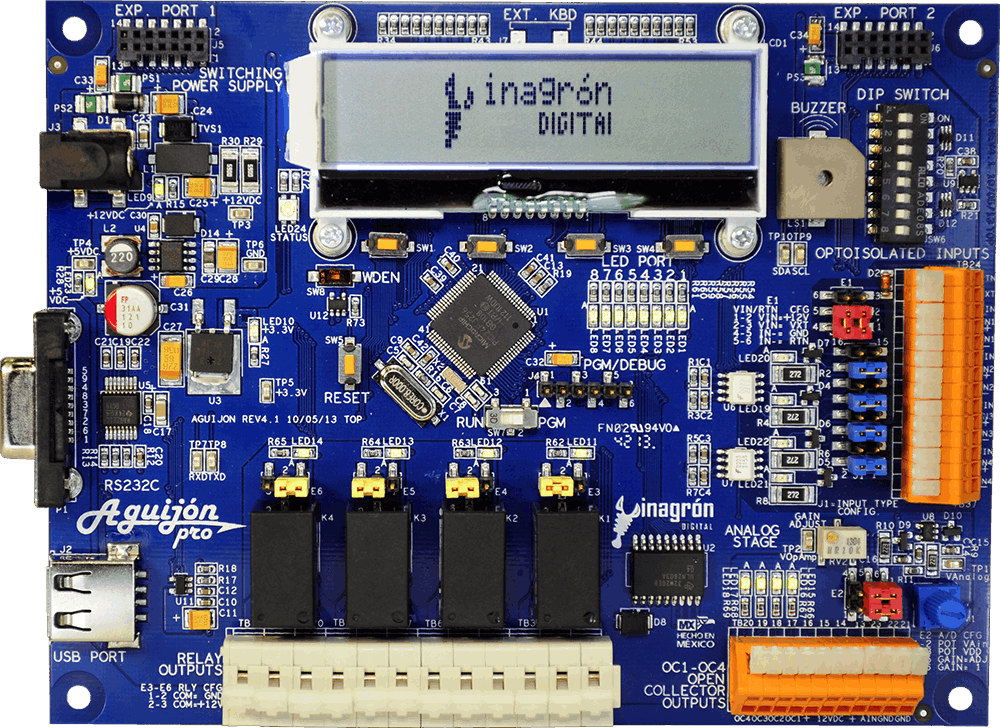

PIC24F de 16 bits con 256 KB de memoria programable y 16 KB de RAM.
Memoria EEPROM de 1KB.
LCD de 20x2 caracteres.
Puerto Serie RS232..
Puerto USB tipo 'A' que puede actuar como 'host' o 'device'.
Transductor de audio utilizado para generar tonos.
DIP Switch de ocho posiciones incorporado en la tablilla.
Entradas Optoacopladas que soportan hasta 48V DC y cualquier tipo de entrada.
Salidas en colector abierto @500 mA.
4 relays en forma "C" hasta 10 A.
Puerto con ocho LEDs para indicación de estados.
2 Puertos de expansión para módulos.
Puerto de expansión con 3.3VDC, +12VDC, GND, SPI, I2C, RTCC Output, Timer / Capture, PWM, y Líneas I/O de uso General.
4 Botones instalados en la tablilla para uso general.
Aguijón incluye un bootloader USB. Para entrar a modo bootload debe de encender el Aguijón mientras se presiona SW1.
Entrada analógica con Amplificador Operacional.
USB Power switch para brindar hasta 1 Amp de salida.
Fuente de Poder de Conmutación.
